ISO 25178, ISO4287, ISO13565, ISO21920등 및 기타 국가 표준에 따라 거칠기를 분석하고 표면 텍스처 매개변수를 계산합니다.

최신 ISO 16610 고급 필터링 기술을 사용하여 표면의 거칠기와 굴곡 구성 요소를 분리합니다.

다음을 포함한 ISO 매개변수에 액세스:

• 높이( Sa , Sq , Ssk , Sku , Sz 등) 및 기능적( Smr , Smc , Sxp ) 매개변수를 포함하여 ISO 25178에 정의된 3D 매개변수.
• ISO 4287(및 향후 ISO 21290) 기본 및 거칠기 매개변수( Ra , Rq , Rsk , Rmr , Rdc , Rdq , RPc 등).

ASME B46.1 2D 및 3D 매개변수(미국), GB/T(중국), DIN(독일), JIS(일본), NF(프랑스), BSI(영국), UNE(스페인) 및 UNI(이탈리아) 계산 및 표시 등.

기능 분석 수행:

• Abbott-Firestone 베어링 비율 곡선 및 깊이 분포 히스토그램.
• 한 표면을 다른 표면에서 빼기(마모).
• 표면의 최대 3개 수직 조각의 재료/공극 체적 비율 및 두께 계산.

이상값, 로컬 결함 및 노이즈를 제거하여 분석을 위해 측정된 데이터를 준비합니다.

분석 전에 표면을 정규화하고 아티팩트를 제거합니다. 도구에는 다음이 포함됩니다.

• 수준 측량.
• 가로 또는 세로 축에서 뒤집기.
• 1도 단위로 회전합니다.
• 구역 추출.
• 비정상적인 스캔 라인의 수정 또는 제거.
• 스파이크를 제거하기 위한 임계값.
• 고립된 아티팩트의 리터칭
• 측정 데이터에 팁이 미치는 영향을 최소화하기 위한 Deconvolution.
• 누락된 데이터 포인트 채우기.
• 표면 평활화.
• 이미지 해상도를 높이기 위해 리샘플링.

표면 형상 분석 : 거리, 면적, 계단 높이, 부피 등을 계산합니다.

다음과 같은 측정 도구를 사용하여 빠르고 정확한 표면 형상 분석을 수행합니다.

• 거리.
• 각도.
• 봉우리와 계곡 지역.
• 범프와 구멍의 양.
• 표면 및 프로파일의 계단 높이.
• 동일 평면성.
• 수평면에서 겹치는 여러 측정값을 자동으로 연결하여 시야를 넓힙니다.
• 수직 범위를 늘리기 위해 서로 다른 높이에서 두 개 이상의 표면 측정값을 분석 준비가 된 단일 표면으로 대화식으로 패치합니다.



• 프로필로미터 범위를 늘립니다. 스티칭을 사용하여 모든 축(Z포함의 범위를 확장하고 기기의 한계를 극복하십시오. 수평면에서 겹치는 여러 측정값을 자동으로 연결하여 시야를 넓힙니다.
• 수직 범위를 늘리기 위해 서로 다른 높이에서 두 개 이상의 표면 측정값을 분석 준비가 된 단일 표면으로 대화식으로 패치합니다.



관심 영역을 추출하고 분석한 다음 전체 측정 표면과 동일한 방식으로 연구합니다.

• 직사각형 또는 직사각형이 아닌 영역을 추출합니다.
• 임계값을 지정하여 표면에서 슬라이스를 제거합니다.
• 표면을 모티프(텍스처 셀)로 자동 분할한 다음 분할 및 레벨 연산자를 사용하여 하위 표면을 추출하고 레벨을 조정합니다.

하위 표면 또는 관심 영역이 추출되면 전체 표면과 정확히 동일한 방식으로 분석할 수 있습니다. 매개변수는 하위 표면에서만 계산됩니다. 이를 통해 예를 들어 MEMS와 기계 및 전자 구성 요소에서 평면의 거칠기, 편평도 및 동일 평면성을 연구할 수 있습니다.

자유형 표면(쉘)로드, 시각화 및 분석을 합니다.

쉘 전체에 대한 표면 질감 분석을 수행하거나 별도로 분석할 영역을 추출합니다.

쉘 시각화 및 분석:

• STL, OBJ, PLY 및 3MF 파일을 포함한 자유형 표면(쉘) 로드, 시각화 및 분석
• 여러 개의 스캔 축이 있는 프로파일러에서 생성된 데이터 분석
• 모든 각도에서 데이터를 확인해야 하는 애플리케이션에 유용합니다(적층 제조, X선 단층 촬영을 사용한 스캔 등).
• 껍질의 면적을 추출하여 따로 분석
• 쉘에서 표면 및 파라메트릭 프로파일 추출

포탄에 대한 도량형 분석 수행:

• 표면 곡률 및 편차를 3D 색상으로 시각화
• 참조 양식 맞추기(평면도, 원통, 구)
• 부드러운 참조 표면을 계산하기 위해 가우시안과 같은 필터링을 적용합니다.
• 자유형 표면 텍스처 매개변수 계산: 높이 매개변수, 하이브리드/공간 매개변수, 볼륨 매개변수

전체 기하 치수 및 공차(GD&T)분석을 수행하며 요소 맞춤, 편차 및 치수를 계산합니다.

또한 CAD 모델과 비교합니다.

• 표면에서 수직(x,z) 또는 수평(x,y) 등고선(프로파일)을 추출합니다.
• 간단한 대화형 도구를 사용하여 명목상 형태를 정의하여 기하학적 요소를 윤곽선과 연결
• 자동 치수 측정 및 대화형 도구를 사용하여 치수(거리, 반지름, 직경 및 각도 포함) 계산
• 측정된 윤곽을 CAD 데이터(DXF) 또는 사용자 정의 공칭 형식과 비교
• 필요한 경우 큰 위치 공차를 포함하여 공차 지정
• 확대된 그래픽으로 형태 편차를 쉽게 시각화
• 합격/불합격 상태를 포함한 결과 표 자동 생성
• 베어링의 고딕 아치 해석

고급 표면 질감 분석을 수행합니다.

(입자분석, 푸리에 및 웨이블릿, 4D 분석- 시간 경과에 따른 표면 진화 분석등)

입자 분석:

• 여러 감지 방법을 사용하여 곡물, 입자, 섬, 범프, 구멍 및 모티프(텍스처 셀)를 자동으로 감지하고 계산합니다.
• 여러 기준을 사용하여 입자를 그룹으로 분류
• 클래스를 실시간으로 그래픽으로 시각화하고 관리 차트, 히스토그램, 산점도 등을 생성합니다.

푸리에 및 웨이블릿 분석

• 주파수 분석 - 상호작용 주파수 스펙트럼, 상호작용 전력 스펙트럼 밀도, 자기상관 및 상호상관
• 등방성, 방향성 및 주기성 계산 - 나침반 장미에서 주요 표면 방향을 보고 매개변수 계산
• FFT 플롯 편집기를 사용하여 표면 노이즈 제거
• 불연속 웨이블릿 필터링(3D 표면 및 2D 프로파일) – 여러 스케일 수준에서 표면 또는 프로파일 시각화 – 거칠기 및 파형 스케일 레벨 선택
• 연속 웨이블릿 분해 – 현상이 발생하는 규모 수준 및 공간 위치 연구

4D 분석

• 시간, 온도, 자기장 또는 다른 차원과 관련하여 4D 분석을 위해 일련의 표면 또는 변환된 이미지를 결합합니다.
• 표면, 프로파일 및 포인트 진화를 시각화하고 변화하는 표면 위를 날아다니며 프리젠테이션을 위해 동영상을 녹화합니다.
• 표면 텍스처 매개변수 진화에 대한 통계 생성
• Karhunen-Loève 변환(주성분 분석)을 사용하여 노이즈를 필터링하고 운동학적 동작이 다른 영역을 강조 표시합니다.

상관 분석을 수행하고 모든 프로파일러 또는 현미경의 데이터를 동일한 소프트웨어로 Colocalize합니다.

• 표면 특징을 강조하기 위해 다양한 기기(SEM, AFM 등)의 3D 표면 지형 데이터 및 이미지를 공동 위치화합니다.
• 3D 지형(높이 단위의 z축) 또는 유사 3D 이미지(강도 단위의 z축)에 이미지 오버레이
• 다양한 렌더링 옵션에 액세스하고 오버레이 투명도 수준 설정

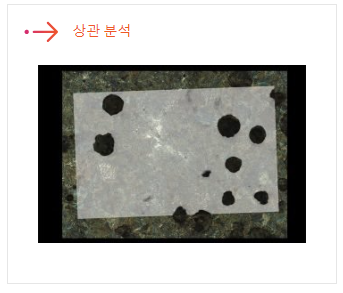

왼쪽: SEM 이미지와 광학 현미경 이미지의 colocalization.
